HUR TAR MAN HÄNSYN TILL TERMISK RÖRELSE

Dimensionering vid termisk expansion

Hilti MM modular support system for light-medium duty applications

När man dimensionerar rördragningar är det viktigt att ha den termiska expansionen i åtanke – i synnerhet för applikationer som involverar värme.

Det måste finnas utrymme för rören att expandera och säkerställa en jämn fördelning i förhållande till rörens rörelse.

VAD ORSAKAR TERMISK EXPANSION?

Termisk expansion beror på ett fåtal nyckelfaktorer:

• Rörsektionens längd

• Expansionskoefficienten

• Temperaturskillnaden

Detta handlar oftast om temperaturskillnaden mellan rörets drifttemperatur och den omgivande temperaturen. I värmeapplikationer ligger ofta drifttemperaturen kring 70 °C och den omgivande temperaturen kring 20 °C.

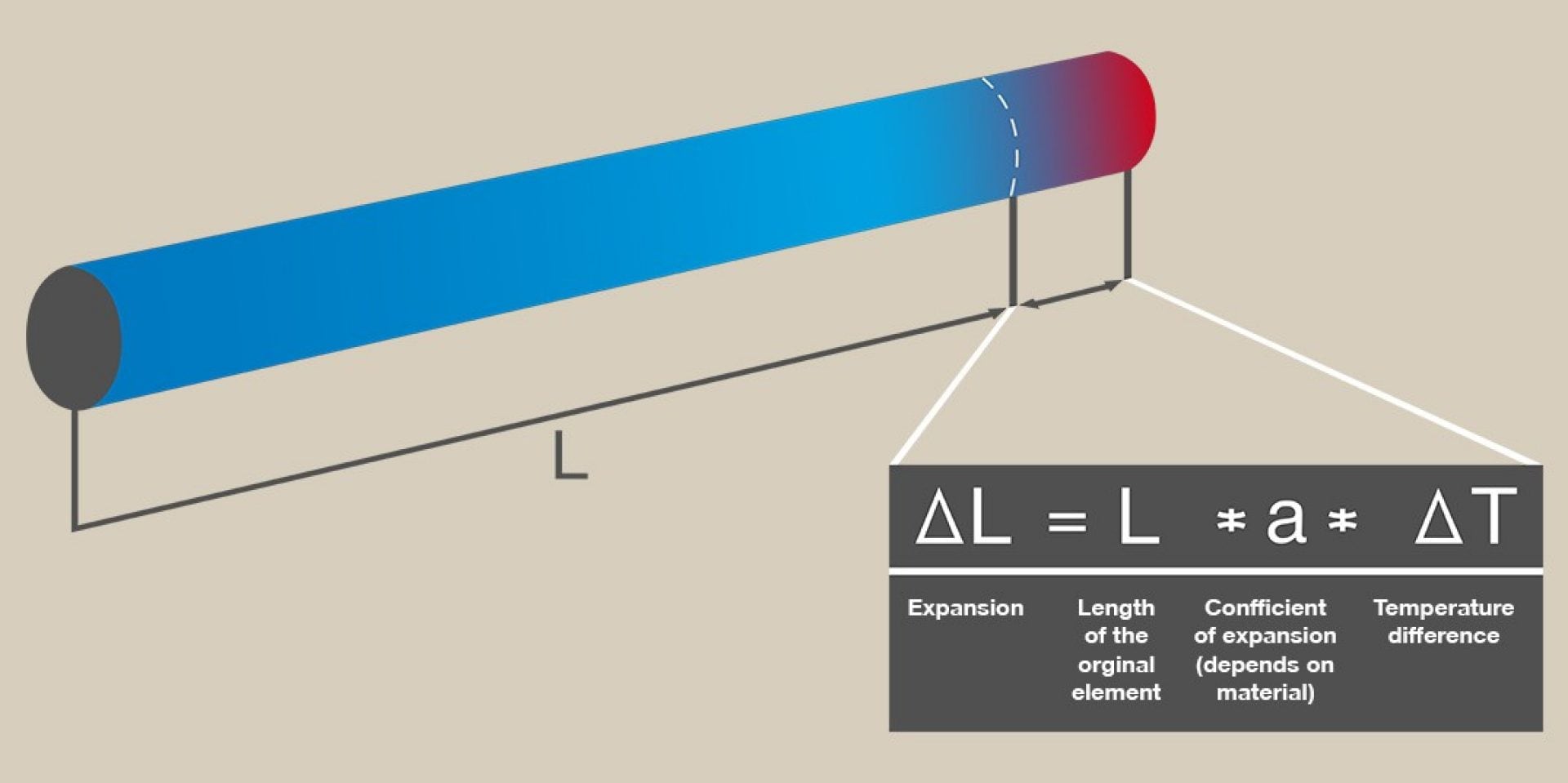

How to calculate thermal expansion

FRÅGA EN INGENJÖR

VILKEN KONSTRUKTION SKA JAG VÄLJA VID TERMISK EXPANSION?

  • Druck

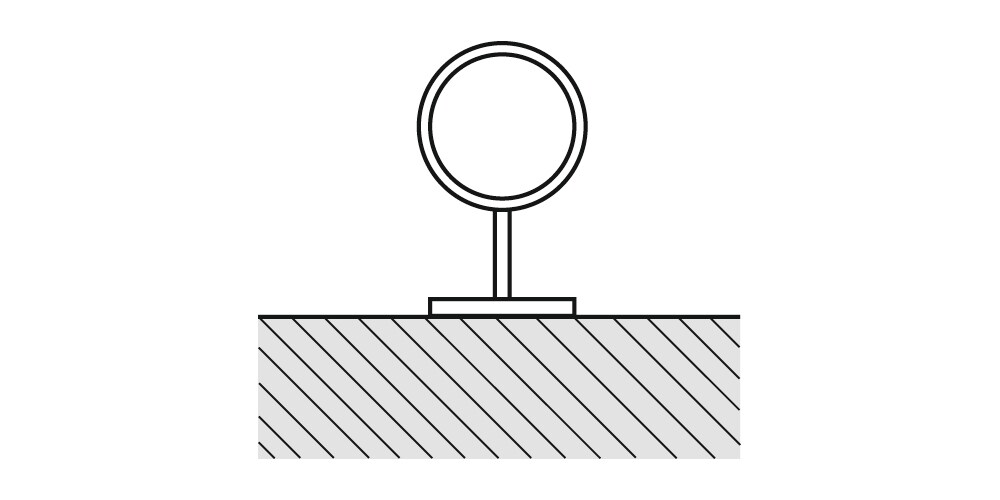

    1 – Fixpunkt

    En lösning med fixpunkt stoppar eventuella rörelser och överför belastningen till byggnaden. Den ”fasta punkten” gör att du kan beräkna expansionen och förutsäga dess beteende.

    Mer information
    Druck

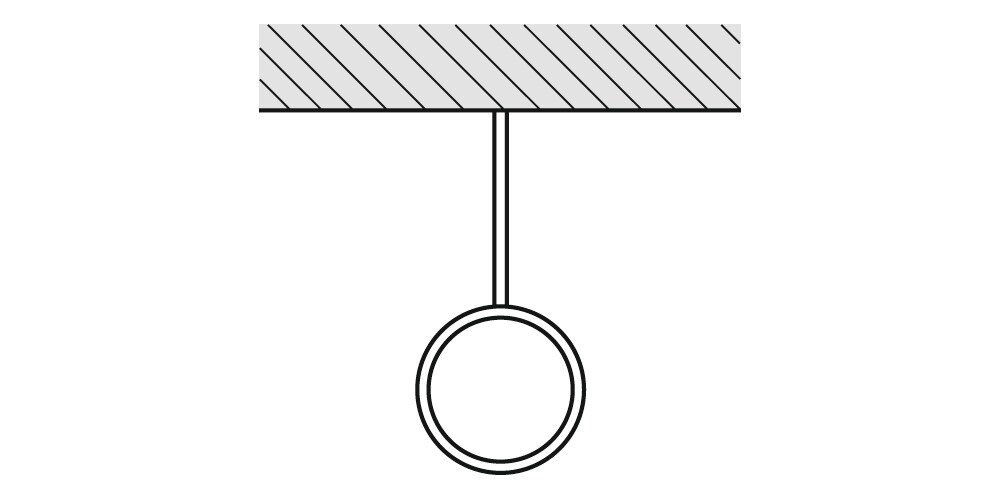

    2 – Axiell styrning

    Axiell styrning används vanligtvis mycket nära olika typer av teknisk kompensation. Den ger kontrollerad rörelse i endast en riktning och eliminerar rörelser i andra riktningar.

    Mer information
    Druck

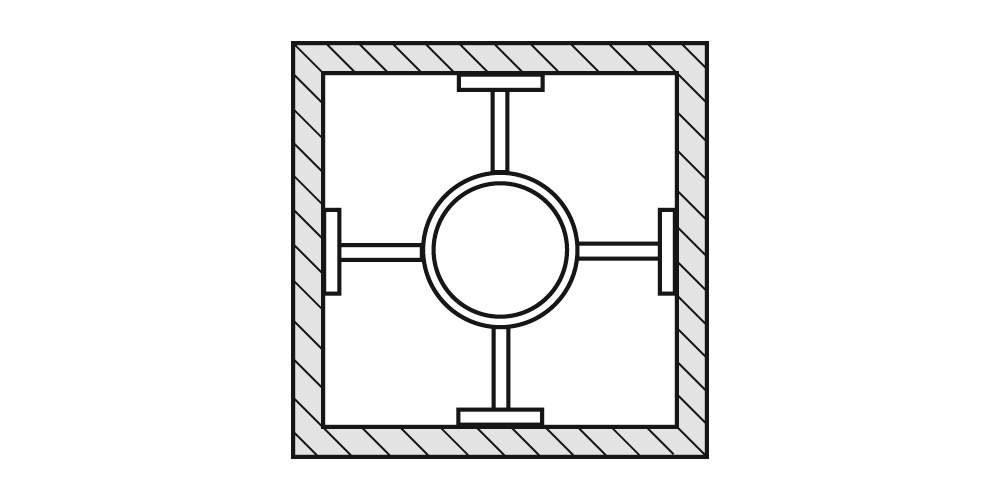

    3 – Glidelement

    Glidelement kompenserar för eventuella rörelser och har lägsta möjliga friktion

    Mer information
    Druck

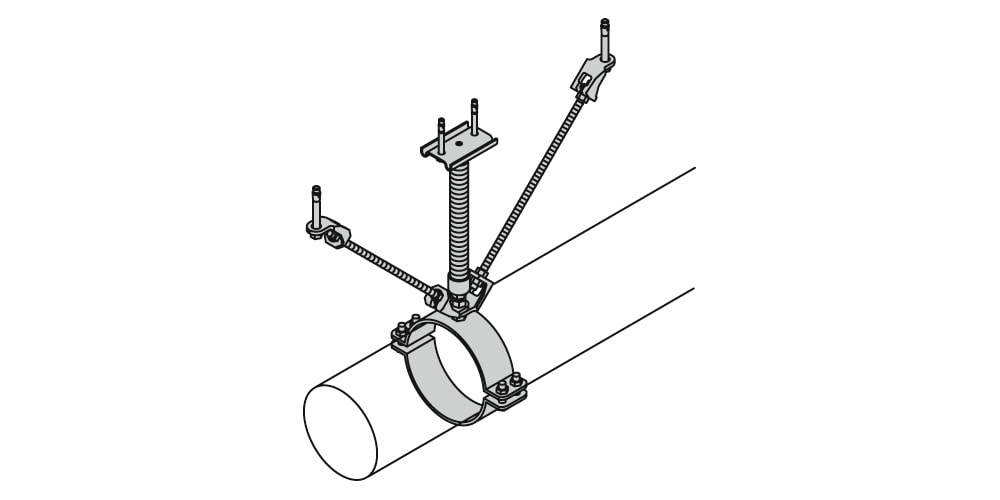

    4 – Fri rörelse

    Fri rörelse fungerar för situationer med rörelse i flera riktningar. Detta används typiskt för strävdelar.

    Mer information

TIPS VID TERMISK EXPANSION

• Beräkna expansionslängden baserat på rörlängd, rörmaterial och temperaturskillnad.
• Kontrollera om förskjutningen mellan röraxeln och skenans övre yta överstiger 4°. Om så är fallet behövs en kompenserande lösning. Observera att de applikationsspecifika kraven kan påverka hur stor förskjutningen får lov att vara.
• Välj mellan naturlig och teknisk kompensation, och tänk på hur mycket utrymme som krävs för varje lösning.
